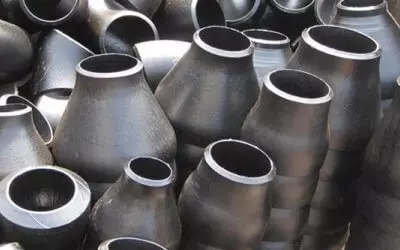

Стальные переходы

Стальные переходы — это соединительные элементы. Используются для сопряжения, герметизации трубопроводной арматуры во время обустройства инженерных сетей. Основной функцией переходов является обеспечение надежности соединения в местах соприкасания труб.

При этом трубный прокат применяется с разным диаметром и после монтажа должен выдерживать высокое давление и температуру. ГОСТ называет переходами детали бесшовные приварные, которые сделаны из углеродистых либо низколегированных марок стали.

Технические характеристики

Нагрузка давления, которую испытывает переход от рабочих источников, это важный показатель, данного элемента. В процессе смены диаметра трубопроводной системы изменяется и давление в целой системе. Поэтому по мере того, как увеличивают диаметр, падает давление. Если диаметр сокращают, давление возрастает.

Основные технические характеристики переходов зависят от материала в их основе, метода производства, условий, при которых эксплуатируется трубопровод, параметров перемещаемых веществ:

• давление - до 32 МПа;
• температура - от -70 до 450 градусов.

Переходы выполнены под трубопроводы с различным предназначением, в том числе для контролируемых надзирающими органами.

Разновидности

Переходы различаются в зависимости от:

• материальное исполнение из: высоколегированных, углеродистых, легированных, никелированных, нержавеющих, хромированных либо оцинкованных марок стали;
• тип присоединения к трубопроводным составляющим: приварные – для обеспечения высокопрочного и высокогерметичного соединения по неразборному типу; фланцевые – для неоднократной установки, демонтажа; резьбовые – для соединения посредством резьбы на соединительной поверхности;
• метод производства: бесшовные, т.е. штампованные; точечные; формовочные; сварные; штампосварные.

Чтобы получить стальные переходы указанными методами, используют протяжку трубного отрезка сквозь шаблон-сердечник, а также штампование изделия из листов, технологию литья.

Также работают точением, в процессе механической обработки которым горячекатаные круглые заготовки обрабатываются обжатием на профильных токарных станах.

Типы

Переходы получают в двух исполнениях с концентрическим или эксцентрическим типом.

Концентрические. При помощи таких устройств собирают трубопроводную конструкцию, соединяя концами трубы с разными диаметральными значениями. Кроме того, прокат располагается в одной центровой оси. Внешне переходы данного типа выглядят, как симметричная конструкция, представляя из себя геометрическую фигуру по типу усеченного конуса. Изделия концентрического типа предназначаются для монтажа в трубопроводные системы с вертикальным расположением.

Эксцентрические. Такой тип переходов необходим для сопряжения труб с разными размерами по диаметру на участках их стыков. Центральные зоны у выходных/входных отверстий расположены параллельно. Переходы по эксцентрическому типу выполнены в несимметричной форме.

Сплавы: 15ГС, Р9, Ст10, Ст20, 20ЮЧ, 13ХФА и т.п. марки стали с классами прочности не ниже К34-К60.

Марки

Продукция промаркирована следующим образом: буквой «К» обозначаются концентрический тип переходов, «Э» - эксцентрический.

Размеры

• номинальный диаметр, мм - от 20 до 500;
• толщина стенки, мм - от 2 до 26;
• масса, кг - от 0,05 до 94.

Актуальные нормативные документы: ГОСТ 17378-2001 (ИСО 3419-81) группы Г18

Области для применения

Стальные переходы плавно меняют диаметры трубопроводов. Их используют при прокладке трубопроводных систем как надземного, так и подземного расположения. Благодаря стойкости к нагрузкам, механическим повреждениям, температурным деформациям, агрессивности сред изделия востребованы в трубопроводах промышленного предназначения и в городском, коммунально-жилищном хозяйстве. Переходы активно применяют при возведении пластиковых, стальных трубопроводных систем технологического, магистрального, промыслового характера.
