Переходы для труб в России: ассортимент и поставка
Переходы трубопроводов
Переходы используют для транспортировки различных рабочих сред по сложным трубопроводам, изменении магистральных маршрутов, стыковки труб разных размеров.
Переходы – это отрезки труб с разным диаметром на концах. Они позволяют распределить нагрузку на определенном участке, т.е. увеличить давление, напор с помощью сужения труб либо наоборот уменьшить с помощью их расширения.
Технологические характеристики

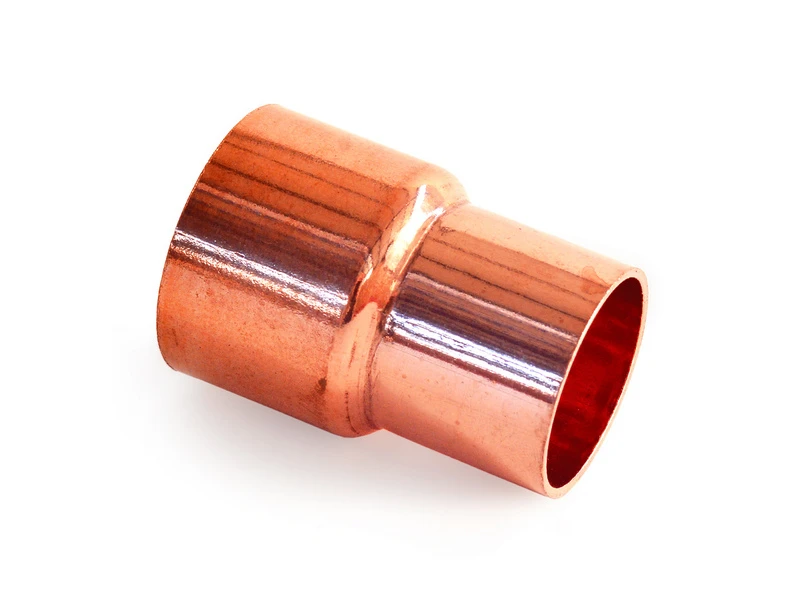

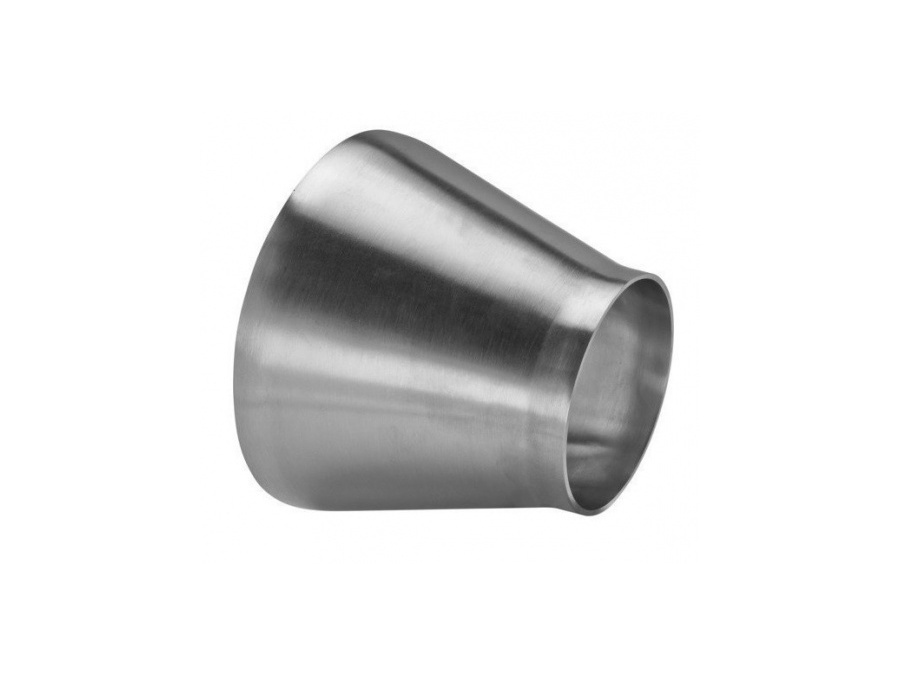

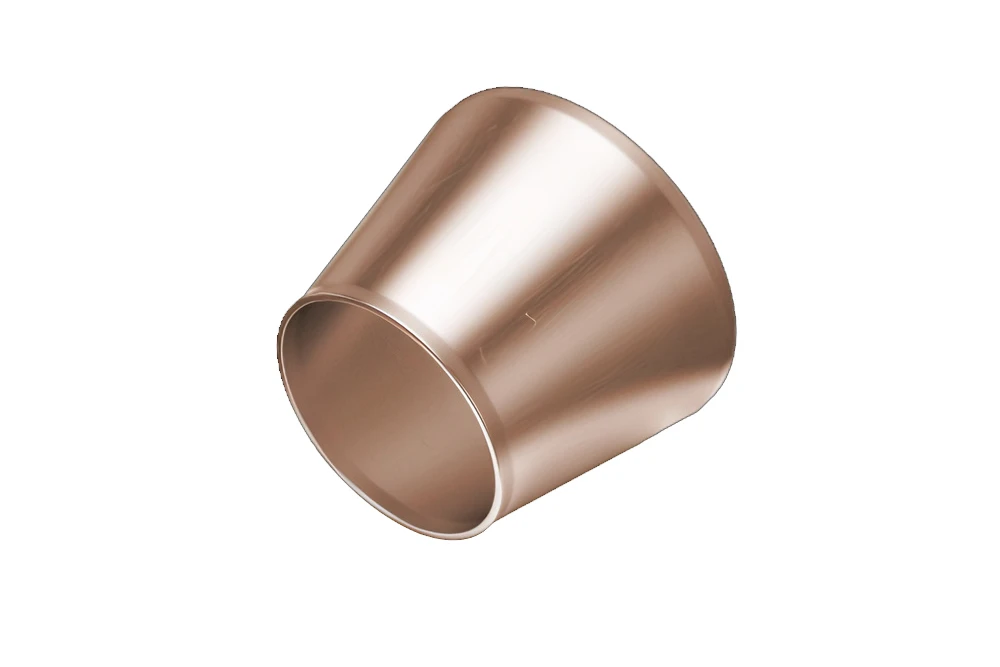

Материалом для изготовления служит углеродистая, низколегированная, нержавеющая сталь, медь и ее сплавы, хромоникель. По способу производства переходы бывают:
- бесшовными;
- штампосварными;
- точеными;
- литыми.
Бесшовные соединительные детали, изготовленные методом штамповки, проходят дополнительную механическую обработку, благодаря чему повышается их прочность, увеличивается срок эксплуатации.
Переходы могут использоваться в температурном режиме от -70 до +450 градусов, выдерживают давление не более 16 МПа. Детали такого типа применяют для соединения труб с центральной осью подвесного и вертикального трубопровода. Диаметр бесшовных переходов: 38-720 мм.
Для повышения антикоррозионных свойств изделия проходят оцинковку. На поверхности не должно быть царапин, трещин, расслоений, прочих дефектов, способных снизить их эксплуатационные свойства.
Классификация
Переходы изготавливают двух видов:

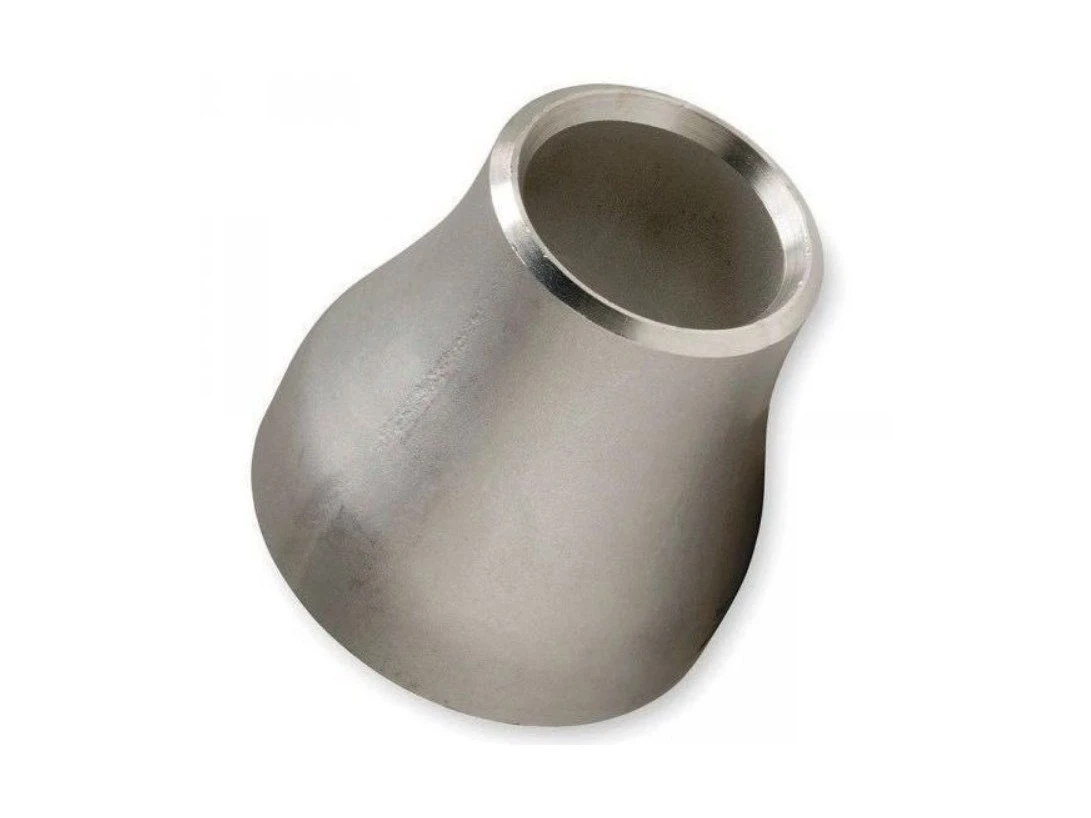

Концентрические, с маркировкой «К» имеют входное, выходное отверстие симметрично оси. Имеют форму усеченного конуса, с сечением равнобедренной трапеции. Применяются в вертикальном трубопроводе с подвесной опорой, где есть необходимость смешивания различных сред. Монтаж происходит путем сварки.
Эксцентрические, имеют маркировку «Э». Их отверстия имеют смещения относительно центра оси, имеют форму усеченного конуса со смещенными основаниями. Сечение имеет вид прямоугольной трапеции. Применяются в горизонтальном трубопроводе. Эксцентрические переходы не дают застаиваться транспортируемым средам. При этом способны выдерживать большие нагрузки, высокое давление, скачки температуры. К производству этого вида деталей предъявляют особые требования, т.к. они эксплуатируются в условиях повышенной нагрузки.
Согласно ГОСТу 17380-2001 изделия бывают 2 исполнений:
- Детали первого исполнения, полностью соответствуют ИСО 3419 (международная система стандартов). Их устанавливают в трубопроводы, которые находятся зарубежом. Размеры их соответствуют дюймам. Материалом выступает иностранная сталь марок TS9, TS10, P9, E24-1.
- Детали второго исполнения, делаются из российских материалов, имеют миллиметровую маркировку размеров.
Области применения
Изделия используются в в нефтегазохимической отрасли, а также сферах, где в трубопроводах возможно наличие вибрации.
Возможности использования различными промышленными отраслями, устанавливается после проверки их прочности, учитывая все внутренние и внешние силовые воздействия, а также свойства проходящих по трубопроводу веществ.
